LA RACCORDERIE AVEC CHEMISE DE CHAUFFAGE: AVANTAGES ET CONSEILS

Les raccords avec chemise de chauffage en acier inoxydable sont utilisés dans le domaine de la construction industrielle et, comme les raccords en acier inoxydable en général, servent à assurer une connexion sûre et durable entre deux tuyaux ou conduites.

Ce type de raccord en acier inoxydable est utilisé dans les installations industrielles où les produits alimentaires à manipuler sont denses ou de haute viscosité, de sorte que lorsqu’ils sont refroidis, ils se solidifient, et leur transport par les conduites de l’installation représente donc un point critique qui nécessite des applications techniques particulières. Dans ces installations de production, l’utilisation de raccords et accessoires en inox avec chemise de chauffage permet de gérer de manière optimale le flux du produit et de contrôler de façon adéquate la température des processus de traitement (y compris de fermentation).

Structure de la raccorderie avec chemise de chauffage en acier inoxydable

La raccorderie avec chemise de chauffage en acier inoxydable est composée d’un raccord ou accessoire en acier inoxydable, à l’intérieur duquel coulera le produit objet du traitement industriel, recouvert d’une enveloppe extérieure en acier inoxydable dans laquelle sera fait couler de l’eau chaude ou froide.

La chemise de chauffage est composée de deux demi-coquilles en acier inoxydable appliquées sur le raccord ou l’accessoire en acier inoxydable (par exemple une vanne en acier inoxydable ou un filtre en acier inoxydable) par soudage TIG avec apport de gaz Argon interne pour obtenir une soudure traversante sans scories. La chemise de chauffage est équipée d’une entrée et d’une sortie pour permettre l’écoulement de l’eau (chaude ou froide) dans la section à chauffer/refroidir. Ces raccords de connexion pour l’eau sont de norme femelle GAS UNI ISO 338 et peuvent être de trois dimensions DN 3/8″, 1/2″, 3/4″.

Applications et typologie de raccords inox avec chemise de chauffage

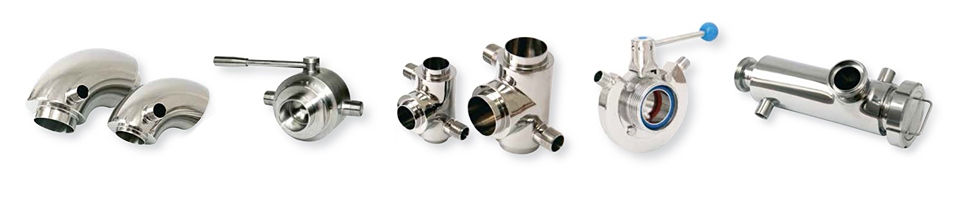

La raccorderie avec chemise de chauffage en acier inoxydable s’adapte parfaitement à tout type d’application industrielle car il peut être utilisé de manière personnalisée selon les exigences techniques spécifiques de chaque projet d’installation. Dans le marché de la raccordement inox il y a en effet une large gamme d’articles avec chemise chauffante, comme par exemple les coudes inox avec chemise chauffante, les tees en acier inox avec chemise de chauffage, mais aussi les vannes à boules inox avec chemise chauffante, les vannes à papillon inox avec chemise chauffante, les tubes en acier inox avec chemise de chauffage et filtres en acier inox avec chemise de chauffage.

Les vannes en acier inoxydable peuvent également être équipées d’un actionneur pneumatique.

En outre, des raccords DIN 11851 avec chemise chauffante, des raccords à souder avec chemise de chauffage, des raccords tri-clamp avec chemise de chauffage et des raccords à bride avec chemise chauffante PN 6 sont disponibles, PN 10, PN 16 EN1092; certaines entreprises de raccords et accessoires en acier inoxydable avec chemise de chauffage fabriquent également des articles inox sur mesure.

L’utilisation de raccords en acier inoxydable avec chemise chauffante est très répandue dans le domaine des installations industrielles du secteur alimentaire pour la transformation du chocolat, du sucre granulé, de l’amandier et d’autres produits de confiserie à travailler semi-liquides.

Les autres applications dans lesquelles des raccords avec chemise de chauffage peuvent être utilisés sont par exemple la condensation de vapeur, par le passage d’eau froide dans la conduite gainée pour refroidir la vapeur qui passe dans la tuyauterie, et le processus de décomposition de la charge bactérienne, par passage d’eau chaude dans la conduite enrobée qui enveloppe le raccord à l’intérieur duquel est fait passer le produit à travailler.

Grâce aux caractéristiques standard de l’acier inoxydable, comme la résistance mécanique élevée et l’excellente résistance aux températures de traitement des produits alimentaires, les raccords avec chemise de chauffage en inox sont la solution idéale pour les applications qui exigent des performances élevées.

La polyvalence d’application offerte par les raccords avec chemise chauffante en fait un composant d’installation qui contribue à l’efficacité et à la sécurité des installations industrielles, en assurant une connexion stable et une étanchéité entre les différents composants de l’installation, minimisant le risque de fuites et de pannes.

Entretien de la raccorderie avec chemise chauffante

La raccorderie avec chemise de chauffage ne nécessite pas d’entretien particulier par rapport au raccordement en acier inoxydable en général.

Pour des raisons sanitaires, il est important de garder toutes les conduites d’installation désinfectées et propres, y compris les tuyaux avec chemise chauffante et les raccords avec chemise de chauffage pour leur connexion.

Un entretien régulier programmé est recommandé afin de vérifier que tous les composants d’installation soumis à l’usure, tels que les joints, sont toujours en bon état ou qu’ils sont remplacés le cas échéant.

La chemise chauffante en acier inoxydable ne nécessite pas non plus d’entretien particulier. Un entretien programmé permettra de vérifier que la chemise chauffante est en bon état et peut continuer à offrir ses avantages d’application. Pour le flux d’eau à introduire dans la chemise de chauffage, il est recommandé d’utiliser de l’eau adoucie et donc totalement ou partiellement exempte de calcaire et de particules.
